บนแท่นขุดเจาะน้ำมันและก๊าซนอกชายฝั่ง FPSO และเรือเดินทะเล อุบัติเหตุ{0}}และ-การล้มอาจส่งผลร้ายแรงตามมาได้ พื้นผิวของทางเดิน ดอกยางบันได และแท่นทำงานต้องเผชิญกับน้ำทะเล โคลนเจาะ และของเหลวไฮดรอลิกอยู่ตลอดเวลา ทำให้เกิดอันตรายอย่างยิ่ง ดังนั้น ประสิทธิภาพการป้องกันการลื่น-ของแผ่นพื้นอะลูมิเนียมไม่ได้เป็นเพียงคุณลักษณะ- แต่ยังเป็นข้อกำหนดด้านความปลอดภัยที่สำคัญซึ่งอยู่ภายใต้มาตรฐานอุตสาหกรรมที่เข้มงวด
แผ่นลายหมากรุกอะลูมิเนียม 6061-T6 ถูกนำมาใช้กันอย่างแพร่หลายสำหรับการใช้งานเหล่านี้เนื่องจากมีความแข็งแรงสูง อย่างไรก็ตาม การเลือกการออกแบบลวดลายที่ยกขึ้นถือเป็นสิ่งสำคัญในการรับรองการปฏิบัติตามข้อกำหนดและความปลอดภัยของบุคลากร ในฐานะซัพพลายเออร์ชั้นนำของอุตสาหกรรมนอกชายฝั่ง GNEE จัดทำคู่มือนี้เพื่อช่วยให้เจ้าหน้าที่ความปลอดภัยและวิศวกรเลือกพื้นผิวกันลื่นที่มีประสิทธิภาพสูงสุด
5-Bar กับ Diamond Pattern: อันไหนแผ่นตรวจสอบอลูมิเนียม 6061ให้การยึดเกาะสูงสุด?
แม้ว่าจะมีหลายรูปแบบ แต่สองรูปแบบที่พบบ่อยที่สุดสำหรับการใช้งานในอุตสาหกรรมคือรูปแบบ "5-Bar" (หรือที่เรียกว่า "แผ่นใบพัด") และรูปแบบ "เพชร" หรือ "หยดน้ำตา" รูปแบบเดียว
| คุณสมบัติ | แผ่นอลูมิเนียมลาย 5 บาร์ 6061 | จานลายเพชร/หยดน้ำ 6061 |
| การออกแบบดึง | กลุ่มเล็กๆ 5 อันที่ขนานกันเรียงกันในทิศทางสลับกัน | ตัวเชื่อมรูปเพชรเดี่ยวที่ใหญ่กว่าและยาว- |
| กลไกการยึดเกาะ | ด้ามจับหลาย-รูปแบบสลับกันช่วยให้ยึดเกาะได้ดีเยี่ยมไม่ว่าจะเข้าใกล้ทิศทางใดก็ตาม | การยึดเกาะที่แข็งแรงในทิศทางตั้งฉากกับความยาวของตัวดึง |
| การระบายน้ำ | ดี. รูปแบบที่หนาแน่นช่วยให้ของเหลวไหลผ่านได้อย่างมีประสิทธิภาพ | ดีมาก. ช่องว่างที่ใหญ่กว่าสามารถรองรับของเหลวที่หนากว่าเช่นโคลนได้ |
| ความต้านทานการสึกหรอ | ยอดเยี่ยม.ตัวเชื่อมที่เล็กกว่าและมีจำนวนมากขึ้นจะกระจายการสึกหรออย่างสม่ำเสมอมากขึ้นเมื่อเวลาผ่านไป | ดี แต่การโหลดจุดสูงอาจทำให้ปลายเพชรสึกหรอเร็วขึ้น |
| การตั้งค่าอุตสาหกรรม | มักนิยมใช้ในทะเลและนอกชายฝั่งเนื่องจากมีความต้านทานการลื่นไถลหลาย{0}}ทิศทางที่เหนือกว่า | ใช้กันอย่างแพร่หลายในงานอุตสาหกรรมและการขนส่งทั่วไป |
สำหรับสภาพแวดล้อมนอกชายฝั่งที่มีน้ำมันและเปียก ขอแนะนำให้ใช้รูปแบบแท่ง 5- รูปแบบที่หนาแน่นและหลายทิศทางช่วยให้มั่นใจได้ถึงการวางตำแหน่งที่เชื่อถือได้แม้ในขณะที่คนงานกำลังเลี้ยวหรือเปลี่ยนทิศทาง ซึ่งเป็นไปตามข้อกำหนดด้านความปลอดภัยที่เข้มงวดของมาตรฐานความปลอดภัยทางทะเล
สมบัติทางกลของแผ่นดอกยางอลูมิเนียม 6061-T6
เพลต GNEE 6061-T6 ทั้งหมดผ่านการทดสอบว่าตรงตามข้อกำหนดมาตรฐาน ASTM B209และมาตรฐานการเดินเรือระหว่างประเทศ
| คุณสมบัติ | ค่า (เมตริก) | ค่า (อิมพีเรียล) |
| ความต้านแรงดึง (นาที) | 290 เมกะปาสคาล | 42,000 ปอนด์ต่อตารางนิ้ว |
| ความแข็งแรงของผลผลิต (ขั้นต่ำ) | 240 เมกะปาสคาล | 35,000 ปอนด์ต่อตารางนิ้ว |
| การยืดตัวที่จุดขาด | 8% - 12% | 8% - 12% |
| ความแข็งของบริเนล | 95 ฮ | 95 ฮ |
| แรงเฉือน | 205 เมกะปาสคาล | 30,000 ปอนด์ต่อตารางนิ้ว |
โหลด-ความจุแบริ่งสำหรับแผ่นพื้น 6061-T6
สำหรับเจ้าหน้าที่ความปลอดภัย ความหนาของแผ่นพื้น 6061-T6ต้องตรงกับช่วงรองรับ ด้านล่างนี้เป็นข้อมูลอ้างอิงอย่างง่ายสำหรับการบรรทุกบุคลากร
| ความหนาของแผ่น (มม.) | ช่วงรองรับ (มม.) | โหลดที่ปลอดภัย (กก./ตร.ม.) | การโก่งตัว (มม.) |
| 5.0 มม | 450 มม | 450 กก | < 3 mm |
| 6.0 มม | 600 มม | 350กก | < 4 mm |
| 8.0 มม | 900 มม | 300กก | < 5 mm |
โหลด-ความจุแบริ่งของแผ่นพื้นอะลูมิเนียม 6061-T6 สำหรับบุคลากรและอุปกรณ์
ความปลอดภัยยังเกี่ยวกับความสมบูรณ์ของโครงสร้างด้วย โลหะผสม 6061-T6 ให้ความแข็งแรงที่จำเป็นในการรองรับน้ำหนักมากโดยไม่มีการเสียรูปถาวร (การยุบตัว) ต้องระบุความหนาของแผ่นตามช่วงรองรับและน้ำหนักที่คาดหวัง (เช่น บุคลากร รถเข็นเครื่องมือ อุปกรณ์)
ความมุ่งมั่นของ GNEE ในเรื่องความปลอดภัยและการปฏิบัติตามข้อกำหนด
เราให้ความสำคัญกับความปลอดภัยอย่างจริงจังเช่นเดียวกับลูกค้าของเรา
- ตารางโหลดที่ตรวจสอบแล้ว: เราสามารถให้ข้อมูลแบริ่งรับน้ำหนักทางวิศวกรรม-สำหรับความหนาและช่วงรองรับต่างๆ ของแผ่นตรวจสอบ 6061-T6 ของเราเพื่อช่วยในการออกแบบโครงสร้างของคุณ

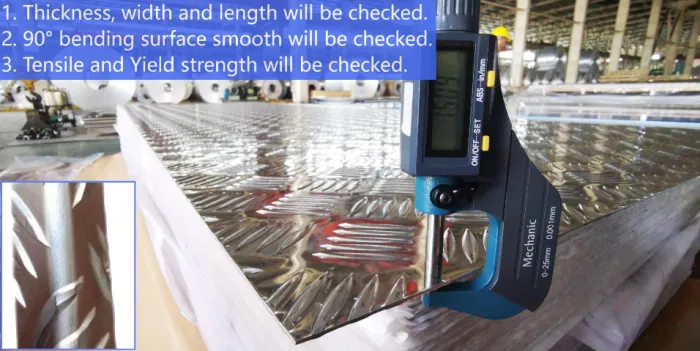

- ความสูงของรูปแบบที่สม่ำเสมอ: เครื่องรีดขั้นสูงของเรารับประกันความสูงของรูปแบบที่ยกขึ้นสม่ำเสมอและคมชัดบนทุกแผ่น รับประกันประสิทธิภาพการป้องกันการลื่น-ที่เชื่อถือได้ซึ่งตรงตามมาตรฐานสากล
- การตรวจสอบย้อนกลับ: ทุกแผ่นมีการทำเครื่องหมายและตรวจสอบย้อนกลับไปยังชุดการผลิตและใบรับรองการทดสอบโรงงาน เพื่อให้มั่นใจว่ามีการปฏิบัติตามข้อกำหนดและการประกันคุณภาพอย่างสมบูรณ์
ดาวน์โหลดตารางน้ำหนักบรรทุกที่ผ่านการรับรองและเอกสารความปลอดภัยของเรา
คุณกำลังออกแบบทางเดินหรือแท่น และจำเป็นต้องตรวจสอบความหนาที่จำเป็นสำหรับน้ำหนักบรรทุกและช่วงของคุณหรือไม่? ต้องการเอกสารสำหรับการตรวจสอบความปลอดภัยของคุณหรือไม่?
ขอตารางการรับน้ำหนักที่ได้รับการรับรองจาก GNEE สำหรับแผ่นตรวจสอบอะลูมิเนียม 6061-T6 ของเรา เอกสารทางเทคนิคนี้ให้ข้อมูลสำคัญที่คุณต้องการในการออกแบบแพลตฟอร์มทางทะเลที่ปลอดภัย เป็นไปตามข้อกำหนด และมีโครงสร้างที่ดี
